Perhatikan gambar berikut!

(sumber gambar: Ilmu Pengetahuan Alam dan Lingkunganku [Mulyati Arifin dkk, 2009])

Jika lampu nomor 2 rusak, maka hal yang akan terjadi adalah...

B

lampu nomor 1 dan 3 mati, lampu nomor 4 tetap menyala

C

lampu nomor 1 mati, lampu nomor 3 dan 4 tetap menyala

Pada rangkaian seri, jika salah satu lampu mati, rusak, atau diambil, maka lampu yang lain akan mati. Sedangkan pada rangkaian paralel, jika salah satu lampu mati, rusak, atau diambil, maka lampu yang lain tetap hidup.

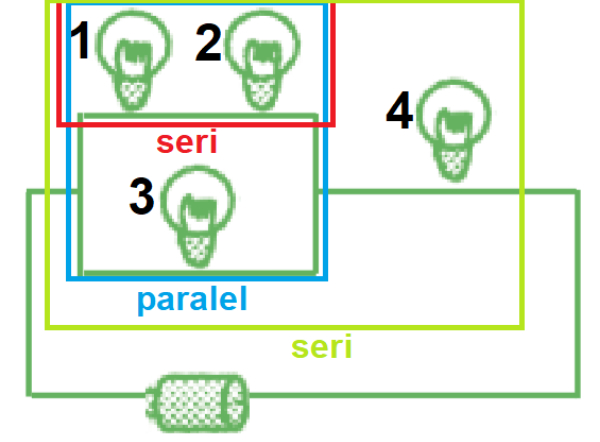

Pada gambar ilustrasi soal, terlihat bahwa lampu 1 dan 2 terpasang secara seri, kemudian rangkaian seri tersebut terhubung secara paralel dengan lampu 3. Rangkaian tersebut kemudian terhubung secara seri dengan lampu 4.

Jika lampu nomor 2 rusak, maka hal yang terjadi adalah lampu 1 mati, dan lampu 3 dan 4 tetap hidup. Hal ini terjadi karena lampu 1 dan 2 terhubung secara seri, lampu 3 terhubung secara paralel dengan lampu 2. Lampu 4 dapat tetap menyala karena arus listrik akan tetap mengalir melewati lampu 3, hingga melewati lampu 4.
